Grounding merupakan salah satu komponen terpenting dalam instalasi videotron. Namun, masih banyak instalasi yang menganggap semua jalur grounding memiliki fungsi yang sama. Akibatnya, grounding videotron sering disambungkan langsung ke grounding sistem penangkal petir tanpa mempertimbangkan desain proteksi secara menyeluruh.
Padahal, kesalahan pada sistem pembumian dapat meningkatkan risiko kerusakan perangkat elektronik ketika terjadi sambaran petir maupun lonjakan tegangan (surge).
Lalu, apakah grounding videotron memang harus dipisahkan dari grounding penangkal petir? Mari kita bahas secara lengkap.
Apa Itu Grounding Videotron?

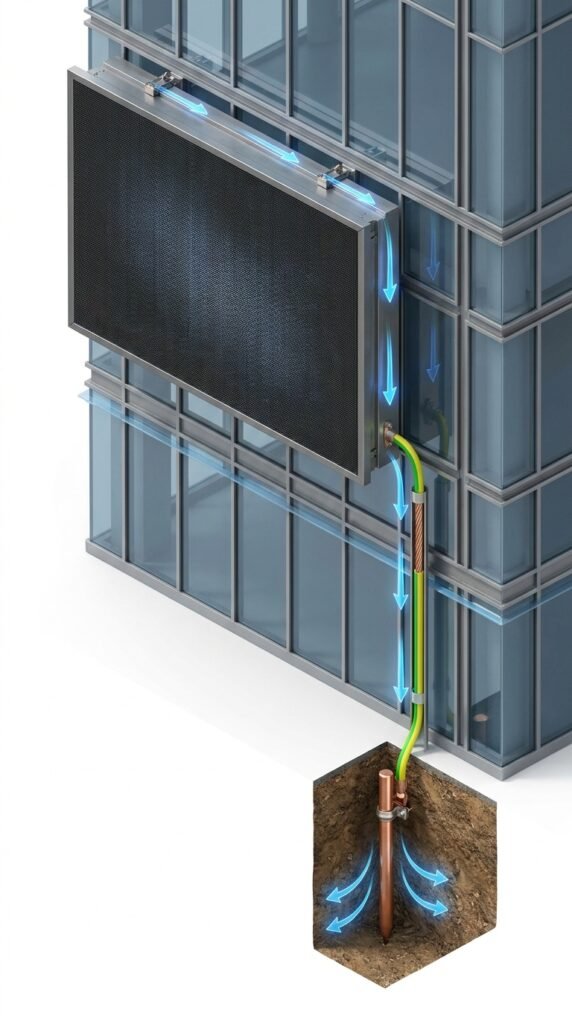

Grounding videotron adalah sistem pentanahan yang berfungsi untuk mengalirkan arus bocor dari peralatan listrik menuju tanah dengan aman.
Pada instalasi videotron, grounding memiliki beberapa fungsi penting, antara lain:
- Melindungi pengguna dari sengatan listrik.
- Mengurangi risiko kerusakan akibat arus bocor.
- Menjaga kestabilan tegangan perangkat elektronik.
- Mengurangi gangguan listrik (electrical noise).
- Membantu perangkat proteksi bekerja dengan baik.
Komponen seperti power supply (PSU), receiving card, sending card, controller, hingga kabinet videotron sangat bergantung pada sistem grounding yang baik.

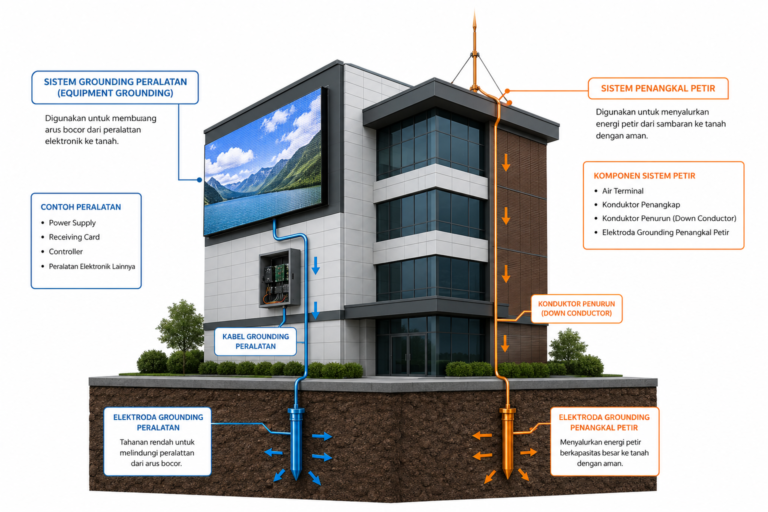

Apa Fungsi Grounding pada Penangkal Petir?
Berbeda dengan grounding videotron, sistem grounding penangkal petir dirancang untuk mengalirkan energi sambaran petir yang sangat besar menuju tanah.
Arus petir dapat mencapai puluhan hingga ratusan kiloampere dalam waktu yang sangat singkat. Oleh karena itu, jalur grounding penangkal petir harus mampu menghantarkan energi tersebut dengan aman tanpa menimbulkan loncatan listrik (flashover) maupun tegangan lebih yang membahayakan bangunan dan peralatan elektronik.
Mengapa Tidak Boleh Asal Menggabungkan Grounding?
Inilah kesalahan yang masih sering ditemui di lapangan.
Banyak orang berpikir bahwa karena sama-sama menuju tanah, maka semua grounding cukup disatukan.
Padahal, ketika petir menyambar bangunan, terjadi lonjakan arus yang sangat besar pada sistem proteksi petir. Jika sistem pembumian tidak dirancang dengan benar, perbedaan potensial tanah (ground potential rise) dan tegangan lebih dapat memengaruhi peralatan elektronik yang terhubung ke sistem tersebut.
Dampaknya bisa berupa:
- Power Supply (PSU) rusak.
- Receiving Card mati.
- Controller mengalami kerusakan.
- Modul LED mati sebagian.
- Gangguan komunikasi data.
- Umur perangkat menjadi lebih pendek.
Apakah Grounding Harus Selalu Dipisahkan?
Jawabannya tidak sesederhana “harus dipisahkan” atau “harus disatukan”.
Pada instalasi modern yang mengacu pada standar internasional seperti IEC 62305, sistem proteksi petir, grounding, bonding, dan Surge Protective Device (SPD) dirancang sebagai satu sistem proteksi yang saling terintegrasi untuk menyamakan potensial listrik (equipotential bonding). Tujuannya adalah mencegah terjadinya beda potensial berbahaya saat terjadi sambaran petir.
Yang tidak dianjurkan adalah menghubungkan grounding videotron ke grounding penangkal petir secara sembarangan tanpa perhitungan teknik.
Dengan kata lain:
- ❌ Jangan asal menyambung kabel grounding videotron ke elektroda penangkal petir.
- ✅ Rancang sistem grounding sesuai standar, termasuk bonding dan pemasangan SPD agar seluruh sistem memiliki proteksi yang benar.
Peran Surge Protective Device (SPD)
Grounding saja tidak cukup untuk melindungi videotron.
Saat terjadi petir, lonjakan tegangan dapat masuk melalui:
- Jalur listrik PLN.
- Kabel data.
- Kabel jaringan.
- Sistem kontrol.
Karena itu, instalasi videotron profesional biasanya juga menggunakan SPD untuk membatasi lonjakan tegangan sebelum mencapai perangkat elektronik. IEC 62305 juga menekankan bahwa grounding, bonding, dan SPD harus dirancang sebagai satu kesatuan sistem proteksi.
Praktik Terbaik Instalasi Grounding Videotron
Agar videotron memiliki perlindungan yang optimal, berikut beberapa praktik yang direkomendasikan:
- Gunakan sistem grounding dengan nilai resistansi sesuai kebutuhan instalasi.
- Pastikan semua sambungan grounding memiliki kualitas mekanis dan listrik yang baik.
- Pasang SPD pada jalur daya dan komunikasi yang sesuai.
- Lakukan pengukuran resistansi grounding secara berkala menggunakan earth tester.
- Rancang sistem pembumian dan proteksi petir sesuai standar yang berlaku serta dikerjakan oleh tenaga yang kompeten.
Kesalahan yang Sering Terjadi
Beberapa kesalahan instalasi yang masih sering ditemukan di lapangan antara lain:
- Menganggap semua grounding memiliki fungsi yang sama.
- Menyambungkan grounding videotron ke grounding penangkal petir tanpa desain yang benar.
- Tidak memasang SPD.
- Tidak pernah mengukur nilai resistansi grounding.
- Menggunakan material grounding yang tidak sesuai spesifikasi.
Kesalahan-kesalahan tersebut dapat meningkatkan risiko kerusakan perangkat ketika terjadi gangguan listrik atau sambaran petir.
Kesimpulan
Grounding videotron dan sistem penangkal petir memang memiliki tujuan yang berbeda. Grounding videotron berfokus pada keselamatan pengguna dan perlindungan perangkat elektronik, sedangkan sistem penangkal petir dirancang untuk menyalurkan energi sambaran petir ke tanah.
Namun, yang paling penting bukan sekadar memisahkan atau menyatukan grounding, melainkan merancang seluruh sistem proteksi petir, grounding, bonding, dan SPD sesuai standar teknis yang berlaku. Instalasi yang dirancang dengan benar akan memberikan perlindungan yang jauh lebih baik bagi videotron dan seluruh perangkat elektronik di dalam bangunan.
FAQ
Apakah semua grounding boleh disatukan?
Tidak. Sistem grounding harus dirancang sesuai standar. Penyambungan tanpa perhitungan dapat menimbulkan risiko tegangan lebih dan kerusakan peralatan.
Apakah videotron membutuhkan grounding?
Ya. Grounding sangat penting untuk melindungi pengguna, menjaga kestabilan sistem, dan mengurangi risiko kerusakan akibat arus bocor.
Apakah grounding saja sudah cukup melindungi videotron dari petir?
Belum. Grounding perlu didukung oleh sistem proteksi petir yang benar serta pemasangan Surge Protective Device (SPD) agar perlindungan terhadap lonjakan tegangan menjadi lebih optimal.
Seberapa sering grounding perlu diperiksa?
Disarankan dilakukan pemeriksaan dan pengukuran resistansi secara berkala, terutama setelah musim hujan, pekerjaan renovasi, atau jika terjadi sambaran petir di sekitar lokasi instalasi.
